الیکٹریکل ڈسٹری بیوشن بورڈ میں MCBs اور وائرنگ — بجلی بورڈ بنانے کا طریقہ

بجلی بورڈ بنانے کا طریقہ 6 آسان مراحل پر مشتمل ہے — مین سپلائی بند کریں، MCCB اور RCCB لگائیں، بس بار اور MCBs نصب کریں، ان پٹ اور آؤٹ پٹ وائرنگ کریں اور گراؤنڈنگ کے ساتھ ٹیسٹ کریں۔

بجلی کا بورڈ (جسے ڈسٹری بیوشن بورڈ یا ڈی بی باکس بھی کہا جاتا ہے) گھر یا دفتر میں بجلی کی تقسیم کا مرکزی نظام ہے۔ یہ مین سپلائی سے آنے والی بجلی کو مختلف سرکٹس میں تقسیم کرتا ہے اور ہر سرکٹ کو اوور لوڈ اور شارٹ سرکٹ سے بچاتا ہے۔ بجلی بورڈ بنانے کا طریقہ جاننا ہر اس شخص کے لیے مفید ہے جو اپنے گھر کی بجلی کی تنصیب خود کرنا چاہتا ہے۔

بجلی بورڈ کیا ہے؟

بجلی کا بورڈ ایک دھاتی یا پلاسٹک کا باکس ہوتا ہے جس میں مین سوئچ، MCBs، RCCB، بس بار اور دیگر برقی آلات نصب ہوتے ہیں۔ یہ گھر میں داخل ہونے والی بجلی کو مختلف سرکٹس (لائٹنگ، ساکٹ، اے سی، وغیرہ) میں تقسیم کرتا ہے۔ پاکستان میں اسے ڈسٹری بیوشن بورڈ، ڈی بی باکس یا صرف بجلی کا بورڈ کہا جاتا ہے۔

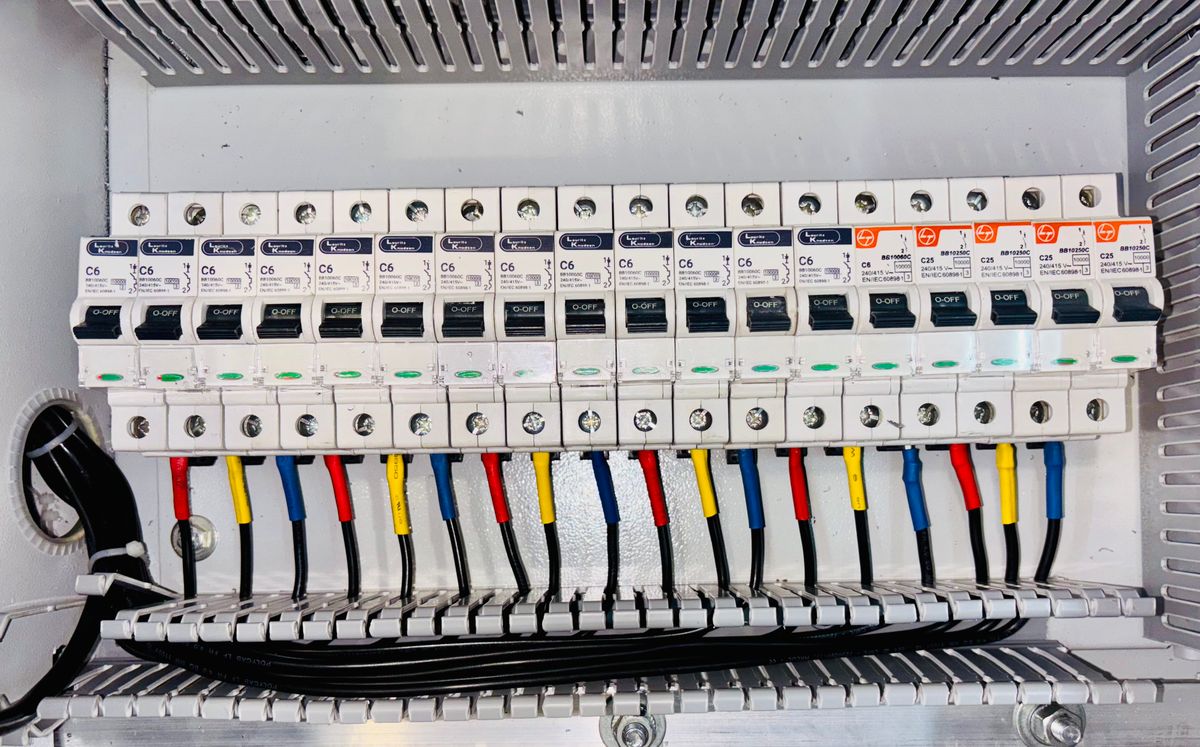

الیکٹریکل ڈسٹری بیوشن بورڈ میں وائرنگ اور MCBs کی ترتیب — بجلی بورڈ بنانے کا طریقہ

بجلی بورڈ بنانے کے لیے ضروری اجزاء

بجلی بورڈ بنانے کا طریقہ شروع کرنے سے پہلے درج ذیل اجزاء اور ٹولز تیار رکھیں:

  • بجلی کا باکس — دھاتی یا پلاسٹک کا ڈی بی باکس
  • مین MCCB — 63A یا 100A کا 2-پول سرکٹ بریکر
  • RCCB — 30mA یا 100mA کا رزیڈیول کرنٹ سرکٹ بریکر
  • MCBs — مختلف ایمپیئر کے سرکٹ بریکر (16A لائٹنگ، 20A ساکٹ، 32A AC)
  • DIN ریل — آلات کو نصب کرنے کے لیے دھاتی ریل
  • بس بار — تانبے کی پٹی جو بجلی کو تقسیم کرتی ہے
  • نیوٹرل بار — نیوٹرل تاروں کے لیے ٹرمینل
  • ارتھ بار — ارتھ تاروں کے لیے ٹرمینل
  • وائرنگ — مختلف سائز کی تانبے کی تاریں
  • ٹولز — وولٹیج ٹیسٹر، سکریو ڈرایور، وائر اسٹرائپر، ملٹی میٹر، کرمپنگ پلیئرز

بجلی بورڈ بنانے کے 6 آسان مراحل

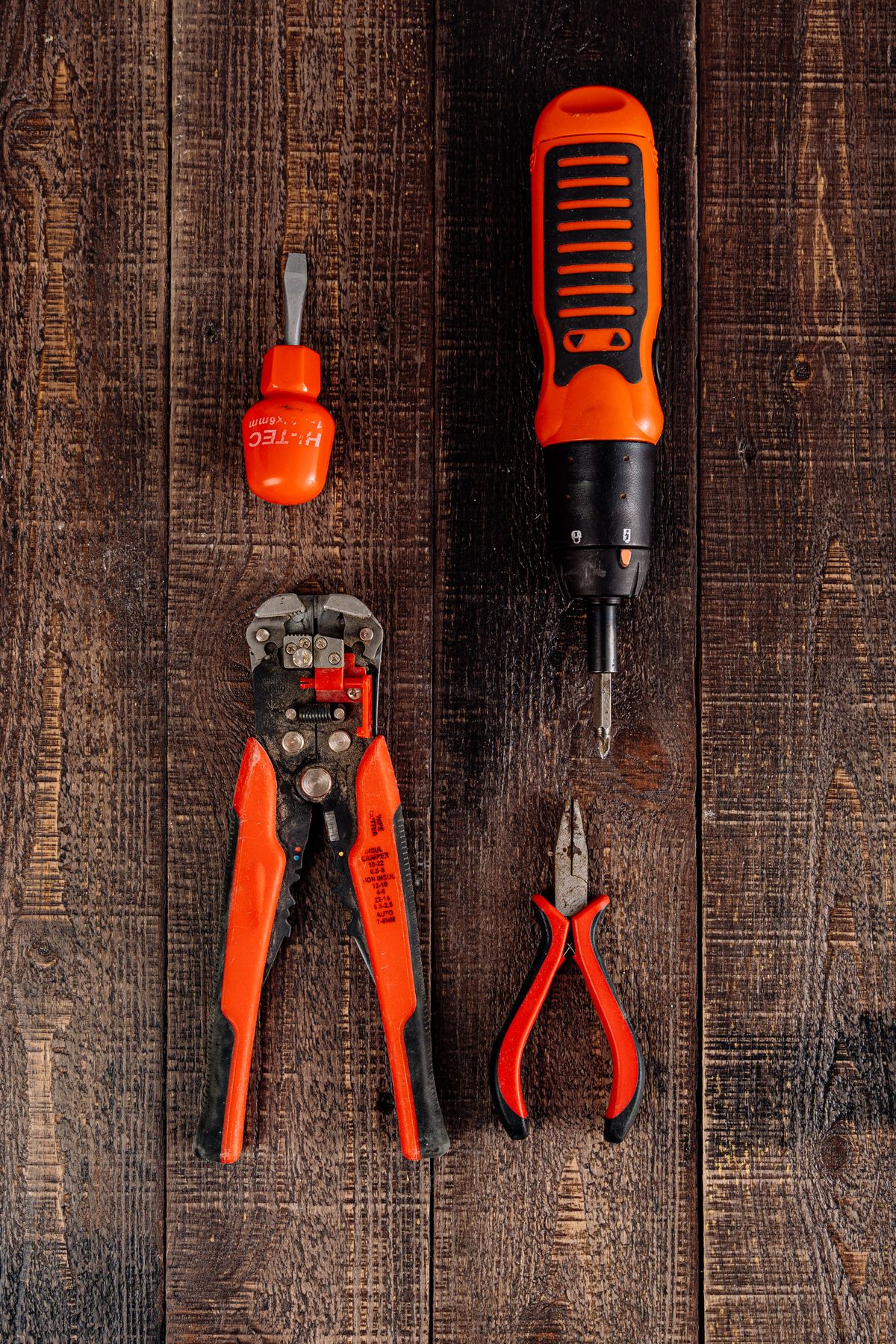

الیکٹریشن کے اوزار — سکریو ڈرایور، پلائرز اور ملٹی میٹر — بجلی بورڈ بنانے کا طریقہ

مرحلہ 1: مین سپلائی بند کریں اور ٹولز تیار کریں

بجلی کے کسی بھی کام سے پہلے مین سپلائی بند کرنا سب سے اہم مرحلہ ہے۔ اس کے بعد:

  • تصدیق کریں کہ وولٹیج ٹیسٹر سے کوئی کرنٹ موجود نہیں ہے
  • تمام ضروری ٹولز اور اجزاء کو اکٹھا کریں
  • ڈی بی باکس کو دیوار پر مطلوبہ جگہ پر نصب کریں
  • DIN ریل کو باکس کے اندر افقی طور پر لگائیں

مرحلہ 2: مین MCCB اور RCCB لگائیں

مین MCCB کو DIN ریل کے سب سے اوپر بائیں جانب نصب کریں:

  • MCCB 2-پول ہونا چاہیے — ایک پول فیز کے لیے، دوسرا نیوٹرل کے لیے
  • MCCB کے بعد RCCB لگائیں (اگر استعمال کر رہے ہیں)
  • RCCB کو 30mA پر سیٹ کریں — یہ انسان کو بجلی کے جھٹکے سے بچانے کے لیے معیاری سیٹنگ ہے
  • پاکستان میں زیادہ تر گھروں کے لیے 63A MCCB کافی ہے

CNC Electric Pakistan کے مطابق، پاکستانی معیاری ڈی بی باکس وائرنگ آرڈر (اوپر سے نیچے) یہ ہے: مین MCCB → وولٹیج پروٹیکٹر (اختیاری) → 30mA RCCB → انفرادی MCBs → ارتھ بار + نیوٹرل بار۔

مرحلہ 3: بس بار اور MCBs انسٹال کریں

اب تمام برانچ MCBs کو DIN ریل پر نصب کریں:

  • لائٹنگ کے لیے 16A MCB
  • ساکٹ اور پنکھوں کے لیے 20A MCB
  • ایئر کنڈیشنر کے لیے 32A MCB
  • موٹر یا واٹر پمپ کے لیے 16A MCB

MCBs کے بعد بس بار لگائیں:

  • بس بار کو مین MCCB کے آؤٹ پٹ سے جوڑیں
  • یہ تمام MCBs میں بجلی تقسیم کرے گا
  • اگر RCCB استعمال کر رہے ہیں تو بس بار RCCB کے بعد لگائیں
  • بس بار کے تمام کنکشنز کو اچھی طرح سخت کریں — ڈھیلے کنکشن آگ کا سبب بن سکتے ہیں

مرحلہ 4: ان پٹ وائرنگ کریں

مین سپلائی کی تاریں جوڑیں:

  • فیز تار (سرخ/پیلا/سبز) کو MCCB کے اوپری ٹرمینل سے جوڑیں
  • نیوٹرل تار (نیلا/کالا) کو نیوٹرل بار سے جوڑیں
  • ارتھ تار (پیلا-سبز) کو ارتھ بار سے جوڑیں

مین سپلائی کے لیے 10mm² یا 16mm² کی تار استعمال کریں۔ بڑے گھروں یا زیادہ بوجھ کے لیے 16mm² بہتر ہے۔

مرحلہ 5: آؤٹ پٹ سرکٹس جوڑیں

ہر سرکٹ کے لیے علیحدہ وائرنگ کریں:

  1. فیز تار — ہر سرکٹ کے MCB کے نیچے والے ٹرمینل سے جوڑیں
  2. نیوٹرل تار — نیوٹرل بار سے جوڑیں (ہر سرکٹ کے لیے علیحدہ)
  3. ارتھ تار — ارتھ بار سے جوڑیں

وائر سائز کے معیارات:

  • لائٹنگ سرکٹ: 1.5mm² تار
  • ساکٹ اور پنکھے: 2.5mm² تار
  • ایئر کنڈیشنر: 4.0mm² تار
  • واٹر پمپ: 2.5mm² یا 4.0mm² تار

اہم نوٹ: RCCB کے بعد والا نیوٹرل صرف RCCB پروٹیکٹڈ نیوٹرل بار سے جوڑیں — اگر مین نیوٹرل بار سے ملا دیا تو RCCB فوری ٹرپ کرے گا۔

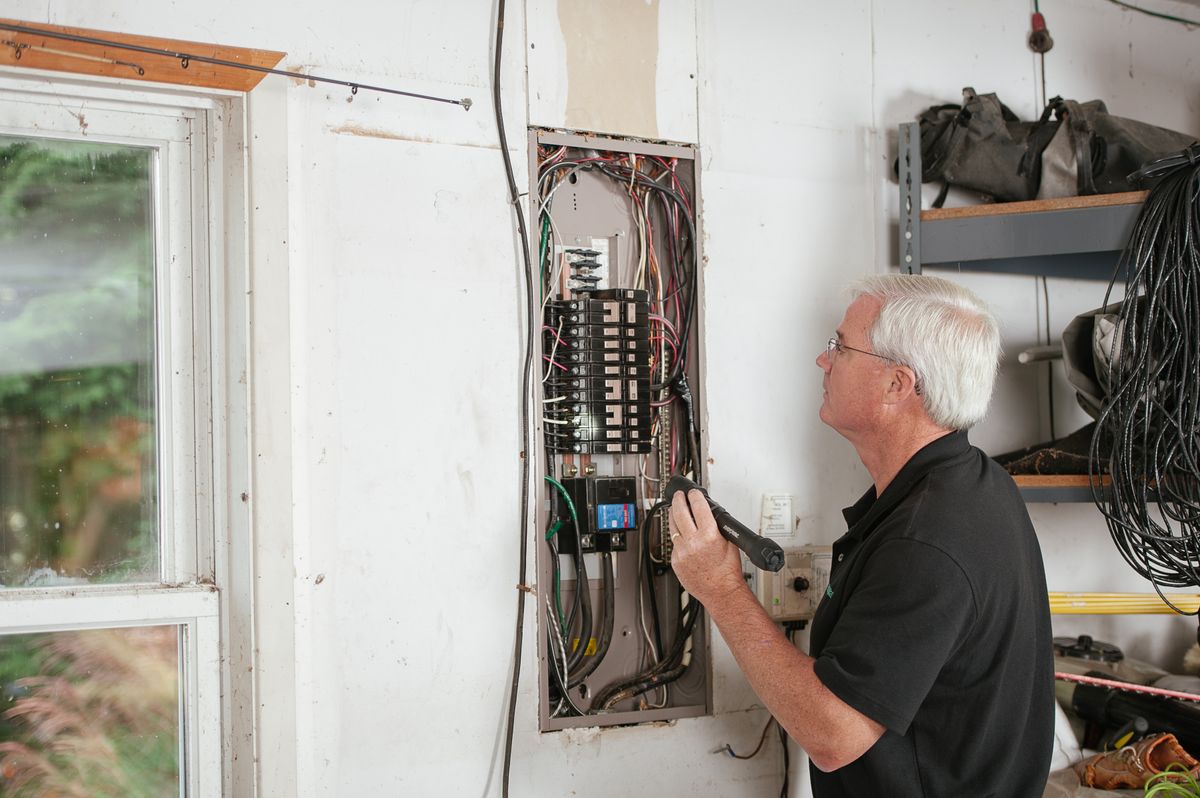

سرکٹ بریکر اور الیکٹریکل وائرنگ کا کلوز اپ — بجلی بورڈ بنانے کا طریقہ

مرحلہ 6: گراؤنڈنگ اور ٹیسٹنگ

آخری مرحلہ گراؤنڈنگ اور ٹیسٹنگ ہے:

  • ارتھ بار سے عمارت کے ارتھنگ سسٹم تک تار جوڑیں
  • پاکستان میں عام طور پر تانبے کی راڈ یا پلیٹ 2 میٹر گہرائی میں دفن کی جاتی ہے
  • ارتھ ریزسٹینس 5 اوہم سے کم ہونی چاہیے
  • نمی برقرار رکھنے کے لیے ارتھ پٹ پر نمک اور پانی ڈالیں

ٹیسٹنگ کے مراحل:

  1. تمام برانچ MCBs کو آف کریں
  2. مین MCCB کو آن کریں
  3. وولٹیج ٹیسٹر سے چیک کریں کہ مین سپلائی آ رہی ہے
  4. ایک ایک کر کے ہر برانچ MCB کو آن کریں
  5. تصدیق کریں کہ ہر سرکٹ صحیح کام کر رہا ہے
  6. RCCB کا ٹیسٹ بٹن دبا کر چیک کریں کہ یہ ٹھیک کام کرتا ہے

بجلی بورڈ بناتے وقت حفاظتی ہدایات

بجلی بورڈ بنانے کا طریقہ اپناتے وقت ان حفاظتی ہدایات پر ضرور عمل کریں:

  • بغیر دستانے اور خشک جوتوں کے کام نہ کریں
  • ہمیشہ ایک ہاتھ سے کام کریں، دونوں ہاتھ ایک ساتھ نہ لگائیں
  • کام کرنے سے پہلے تصدیق کریں کہ بجلی مکمل طور پر بند ہے
  • پانی یا نم ماحول میں بجلی کا کام ہرگز نہ کریں
  • اگر شک ہو تو پیشہ ور الیکٹریشن سے مدد لیں
  • پاکستان میں بجلی کا کوئی بھی کام پاور ڈویلپمنٹ کے معیارات کے مطابق ہونا چاہیے

بجلی کے بورڈ کی وائرنگ کے بارے میں مزید معلومات کے لیے آپ Tosunlux کا الیکٹریکل سسٹم گائیڈ پڑھ سکتے ہیں۔ اگر آپ اسمارٹ ہوم کے لیے بجلی کا بورڈ بنا رہے ہیں تو CNC Electric Pakistan کا ڈی بی باکس وائرنگ گائیڈ بہت مفید ہے۔

اگر آپ بجلی بنانے کا طریقہ یا سولر بنانے کا طریقہ بھی جاننا چاہتے ہیں تو ان مضامین کو ضرور پڑھیں۔ اسی طرح اگر آپ الیکٹریکل کا کاروبار شروع کرنا چاہتے ہیں تو کاروبار کرنے کا طریقہ آپ کی مدد کر سکتا ہے۔

بجلی بورڈ بنانے کا طریقہ اپنانے سے پہلے تمام حفاظتی ہدایات کو غور سے پڑھیں اور اگر آپ کو بجلی کا تجربہ نہیں ہے تو کسی مستند الیکٹریشن کی خدمات حاصل کریں۔ بجلی کے ساتھ لاپرواہی جان لیوا ثابت ہو سکتی ہے۔ پاکستان میں معیاری بجلی کی وائرنگ اور ڈی بی باکس کی تنصیب کے لیے Tomathouse کا اپارٹمنٹ سوئچ بورڈ گائیڈ بھی مفید معلومات فراہم کرتا ہے۔

اکثر پوچھے گئے سوالات

بجلی بورڈ بنانے کا طریقہ کیا ہے؟

بجلی بورڈ بنانے کا طریقہ 6 مراحل پر مشتمل ہے — مین سپلائی بند کریں، MCCB اور RCCB لگائیں، DIN ریل پر MCBs نصب کریں، بس بار لگائیں، ان پٹ اور آؤٹ پٹ وائرنگ کریں اور آخر میں گراؤنڈنگ کر کے ٹیسٹ کریں۔

بجلی بورڈ میں کون کون سے اجزاء لگتے ہیں؟

بجلی بورڈ میں مین MCCB، RCCB، MCBs، بس بار، نیوٹرل بار، ارتھ بار، DIN ریل اور وائرنگ شامل ہوتی ہے۔ ہر سرکٹ کے لیے علیحدہ MCB لگایا جاتا ہے جیسے لائٹنگ کے لیے 16A اور ساکٹ کے لیے 20A۔

بجلی بورڈ بناتے وقت کون سی حفاظتی تدابیر اختیار کریں؟

بجلی بورڈ بناتے وقت مین سپلائی بند کرنا لازمی ہے، وولٹیج ٹیسٹر سے تصدیق کریں کہ کرنٹ نہیں آ رہا، موصل دستانے پہنیں، خشک جوتے پہنیں اور سرکٹ مکمل کرنے کے بعد ہی پاور آن کریں۔

گھر کے لیے کتنے ایمپیئر کا مین MCCB چاہیے؟

پاکستانی گھروں کے لیے عام طور پر 63A کا 2-پول مین MCCB استعمال کیا جاتا ہے۔ بڑے گھروں یا زیادہ بجلی استعمال کرنے والے گھروں کے لیے 100A کا MCCB بھی لگایا جا سکتا ہے۔

RCCB اور MCB میں کیا فرق ہے؟

MCB (Miniature Circuit Breaker) اوور لوڈ اور شارٹ سرکٹ سے بچاتا ہے جبکہ RCCB (Residual Current Circuit Breaker) کرنٹ لیکیج سے بچاتا ہے اور انسان کو بجلی کے جھٹکے سے محفوظ رکھتا ہے۔ دونوں کا استعمال ضروری ہے۔

کیا بجلی بورڈ خود بنانا محفوظ ہے؟

اگر آپ کو بجلی کا بنیادی علم ہے اور حفاظتی ہدایات پر عمل کریں تو چھوٹے بورڈ خود بنا سکتے ہیں، لیکن بہتر ہے کہ پیشہ ور الیکٹریشن سے کام کروائیں۔ پاکستان میں سرٹیفائیڈ الیکٹریشن سے بورڈ بنوانا زیادہ محفوظ ہے۔

بجلی بورڈ میں بس بار کیا کام کرتا ہے؟

بس بار (Busbar) ایک تانبے کی پٹی ہوتی ہے جو مین MCCB سے آنے والی بجلی کو تمام برانچ MCBs میں تقسیم کرتی ہے۔ یہ تاروں کے جھرمٹ سے بہتر اور محفوظ کنکشن فراہم کرتی ہے۔

بجلی بورڈ کی وائرنگ کے لیے کتنی موٹی تار چاہیے؟

مین سپلائی کے لیے 10mm² یا 16mm²، لائٹنگ سرکٹ کے لیے 1.5mm²، ساکٹ اور پنکھوں کے لیے 2.5mm² اور ایئر کنڈیشنر کے لیے 4.0mm² کی تار استعمال کی جاتی ہے۔ تار کا سائز سرکٹ کے لوڈ پر منحصر ہے۔
